Наименование модели
|
DR1103L
|
|
Полная мощность
|
3 кВА
|
|
Активная мощность
|
3 кВт (2.7 кВт при 200/208 В)
|
|
Фазы на входе
|
1 фаза
|
|
Фазы на выходе
|
1 фаза
|
|
Форм-фактор
|
Rack Tower
|
|
Топология
|
On-line
|
|
ВХОДНЫЕ ПАРАМЕТРЫ
|
|
|
Номинальное входное напряжение
|
200 / 208 / 220 / 230 / 240 В
|
|
Номинальная входная частота
|
50 Гц или 60 Гц
|
|
Диапазон напряжений
|
110 В ~ 300 В
|
|
Диапазон входной частоты
|
40 Гц ~ 70 Гц
|
|
Входной коэффициент мощности
|
> 0,99
|
|
Номинальный ток
|
14.5А
|
|
Тип входного соединения
|
IEC C20
|
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
|
|
Номинальное выходное напряжение
|
200 / 208 / 220 / 230 / 240 В
|
|
Номинальное выходная частота, Гц
|
50 Гц или 60 Гц
|
|
Точность выходного напряжения
|
± 1,0 %
|
|
Искажения выходного напряжения (линейная нагрузка)
|
<2%
|
|
Искажения выходного напряжения (нелинейная нагрузка)
|
<5%
|
|
Выходная частота (режим работы от АКБ), Гц
|
50/60 ±0.1%
|
|
Выходной коэффициент мощности (PF)
|
1 (0.9 при 200/208 В)
|
|
Крест-фактор
|
3:1
|
|
Перегрузочная способность при работе от электросети
|
102 ~ 110% - 30 мин; 110 ~ 125% - 10 мин; 125 ~ 150% - 30 сек
|
|
Перегрузочная способность при работе от АКБ
|
102%~110%: 1 мин; 110%~125%: 10 сек; 125%~150% - 5 сек
|
|
Перегрузочная способность при работе на байпасе
|
<130 – длительное время; 130% ~ 150% - 10 мин; 150% ~ <180% - 5сек
|
|
КПД в режиме работы от электросети
|
95.4% при нагрузке 100%
|
|
КПД в экономичном режиме
|
98%
|
|
КПД в режиме работы от батарей
|
91.5% при нагрузке 100%
|
|

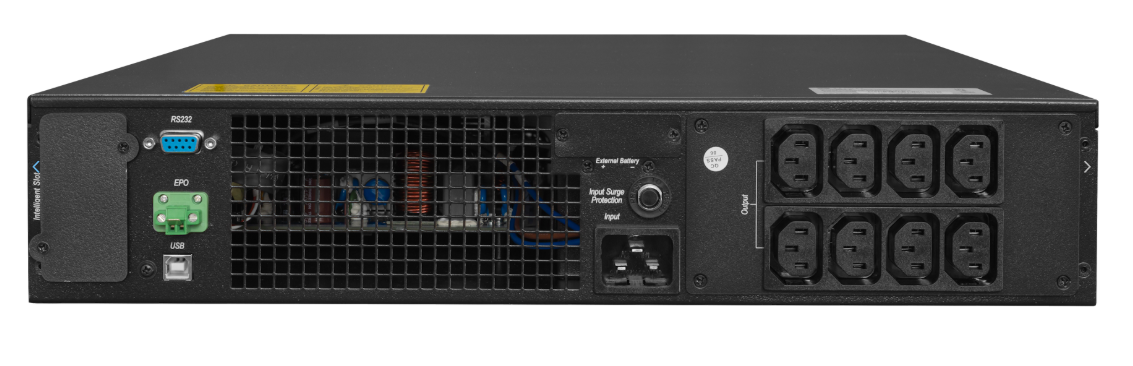

Тип выходного соединения
|
8xIEC C13 и 2xIEC C19
|
|
ХАРАКТЕРИСТИКИ АКБ
|
|
|
Тип аккумуляторных батарей
|
Свинцово-кислотные герметизированные с защитой от утечки
|
|
Количество АКБ
|
6 шт
|
|
Емкость АКБ
|
Зависит от внешних АКБ
|
|
Напряжение на шине постоянного тока
|
72 В (DC)
|
|
Время перезаряда
|
8 часов до 90% емкости
|
|
Режим заряда
|
Трехступенчатый интеллектуальный заряд
|
|
Ток заряда
|
1-12 А
|
|
Время переключения на батареи
|
0 мс
|
|
Защита батарей
|
Защита от переразряда, перенапряжения, короткого замыкания
|
|
КОММУНИКАЦИИ И ИНТЕРФЕЙСЫ
|
|
|
Интерфейсные порты
|
RS232, USB
|
|
Внутренний слот для карты управления
|
Слот для карт SNMP или "сухие" контакты
|
|
Аварийное отключение (EPO)
|
Есть
|
|

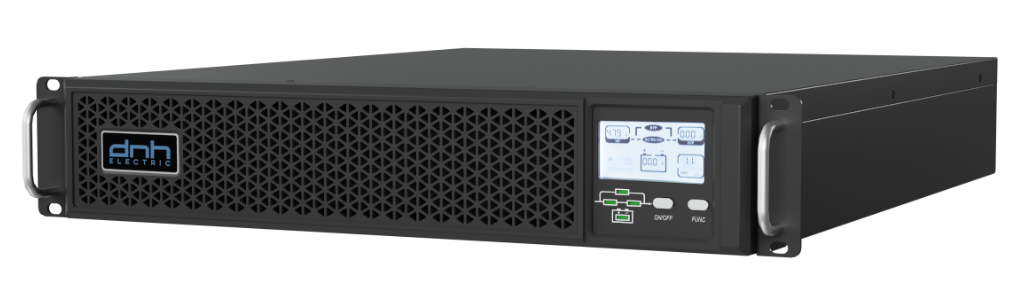

ЖК-дисплей и индикация
|
Цифровой ЖК-дисплей и светодиодная индикация
|
|
Звуковая сигнализация
|
Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП
|
|
РАБОЧИЕ УСЛОВИЯ
|
|
|
Температура эксплуатации
|
0 °С ~ 40 °С
|
|
Относительная влажность при эксплуатации
|
0 % ~ 95 %
|
|
Высота над уровнем моря
|
0 ~ 1000 метров
|
|
Температура хранения
|
- 20 °С ~ 70 °С
|
|
Класс защиты
|
IP20
|
|
Тепловыделение в режиме работы от электросети
|
486 BTU/час
|
|
Тепловыделение в режиме работы от батарей
|
523 BTU/час
|
|
Уровень шума
|
<50дБ нагрузка <60%, <55дБ нагрузка >60%
|
|
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
|
|
|
Размер (ШхГхВ)
|
440х598х86 мм
|
|
Размер упаковки (ШхГхВ)
|
580х720х220 мм
|
|
Вес нетто
|
10 кг
|
|
Вес брутто
|
13 кг
|
